Бағыттауыш доңғалақтар мен жол роликтері жұмыс үстелінде отырғанда бірдей көрінуі мүмкін. Екеуі де дөңгелек. Екеуі де мойынтіректерді қамтуы мүмкін. Екеуі де рельске, профильге немесе басқа қозғалмалы бетке қарсы жүруі мүмкін.
Шатасу да осыдан басталады.
Нақты машинада бұл екі құрамдастың жұмысы мүлдем басқа болуы мүмкін. Көбінесе бағыттаушы доңғалақ жылжымалы бөлікті қозғалыста ұстау үшін қолданылады, ал жол ролик жұмыс жүктемесінің бір бөлігін тасымалдау немесе тасымалдау кезінде белгілі бір жол бойымен жүруге арналған болуы мүмкін. Кейбір жабдықта бір компонент екі функцияны да орындай алады.
Сонымен, бағыттаушы доңғалақ пен жол роликтің практикалық айырмашылығы неде?
Жауап өнім бетінде басылған атаудан азырақ және дөңгелектің айналасындағы машинамен қалай әрекеттесетініне байланысты.

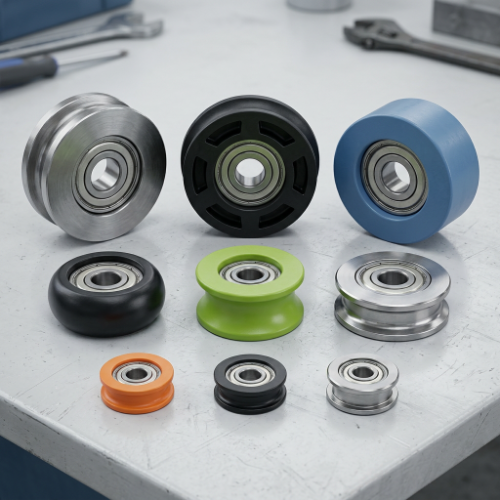

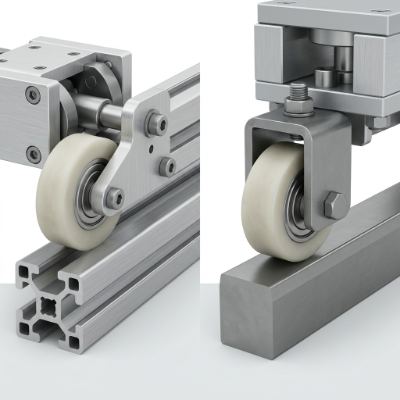

Бір көзқараста бағыттаушы доңғалақ пен трек ролик
Мәліметтерді қарастырмас бұрын, ол негізгі рөлдерді бөлуге көмектеседі.
| Қарастыру | Бағыттаушы дөңгелек | Жол ролик |
|---|---|---|
| Басты рөл | Қозғалысты немесе туралауды басқаруға көмектеседі | Белгіленген жол немесе рельс бойымен жүреді |
| Байланыс | Рельспен, панельмен, жиекпен немесе профильмен байланысуы мүмкін | Әдетте белгілі бір жол бетінің айналасында жобаланады |
| Жүктеу функциясы | Жүктің бір бөлігін бағыттай, тұрақтандыру немесе көтере алады | Көбінесе домалау қозғалысын жүктемені берумен біріктіреді |
| Типтік құрылым | Доңғалақ, мойынтірек, білік немесе орнату құрылымы | Ролик корпусы, мойынтірек, шпилька, білік немесе бекіту құрылымы |
| Профиль | Тегіс, ойық, фланецті немесе тапсырыс бойынша | Көбінесе трекке немесе камера профиліне сәйкес келеді |
| Дизайн фокусы | Қозғалыстарды реттеу және реттеу | Контактіні, домалау қозғалысын және жүк тасымалдауды қадағалаңыз |
Бұл қатаң салалық анықтамалардан гөрі жалпы айырмашылықтар. Машина жасаушылар терминдерді жиі басқаша пайдаланады және бір қолданбада бағыттаушы дөңгелек ретінде сипатталған құрамдас басқа бір қолданбада трек ролик деп аталуы мүмкін.
Маңызды сұрақ: дөңгелек механизмнің ішінде не істейді?
Бағыттаушы доңғалақ не істейді?
Бағыттаушы дөңгелек негізінен бағытқа қатысты.
Жақтау бойымен қозғалатын жылжымалы панельді елестетіңіз. Қандай да бір нұсқау болмаса, панель бір жаққа жылжып, айналадағы құрылымға үйкелуі немесе бірте-бірте жоспарланған жолынан шығып кетуі мүмкін.
Бағыттаушы дөңгелек сол қозғалысты басқаруға көмектеседі.
Ол рельс бойымен, арнаның ішінде, бүйірлік бетке қарсы немесе машинаның басқа бөлігінің бойымен жүруі мүмкін. Дизайнға байланысты ол қозғалатын бөліктің кейбірін де қолдай алады.
Нұсқаулық әрқашан жүк көтеруді білдірмейді
Бұл жіберіп алу оңай айырмашылық.
Кейбір бағыттаушы дөңгелектер негізінен қозғалатын жинақты туралайды. Олар міндетті түрде сол жиынның толық салмағын көтермейді.
Мысалы, қозғалатын арбаның салмағын көтеретін бөлек дөңгелектері және жолдың ортасында ұстап тұратын кішірек дөңгелектері болуы мүмкін. Екеуі де жылжымалы құрамдас бөліктер, бірақ олардың механикалық міндеттері әртүрлі.
Бұл айырмашылық доңғалақтың дизайнына әсер етеді.
Негізінен бүйірлік бағыттау үшін пайдаланылатын доңғалақ қозғалатын құрылымның маңызды бөлігін қолдау үшін күтілетін талаптардан басқаша болуы мүмкін.
Сонда трек ролик дегеніміз не?
Жолдық ролик әдетте анықталған жүгіру жолының айналасында жасалған.
Жол рельс, жұдырықша, бағыттаушы профиль немесе арнайы пішінделген бет болуы мүмкін. Машина қозғалған кезде ролик сол жолмен жүреді.
Көптеген конструкцияларда ролик сонымен қатар қозғалатын жинақ пен жол арасындағы жүктемені тасымалдайды. Бұл байланыс беті, мойынтіректердің орналасуы, орнату құрылымы және ролик профилі барлығы бір-бірімен тығыз байланысты дегенді білдіреді.
Демек, жол шығыршығы рельске тиіп кететін жай ғана дөңгелек емес.
Трек дизайнның бөлігі болып табылады.
Жолдың белгілі бір пішіні болса, ролик сол пішінмен жұмыс істеуі керек. Егер ролик шпилька немесе білік арқылы орнатылса, оны қоршаған құрылым да осы қосылымды қамтуы керек.
Шынайы айырмашылық жиі жанасу бетінде пайда болады
Егер сізде ұқсас екі доңғалақ болса, олардың не тиіп тұрғанын қараңыз.
Бұл әдетте өнім атауынан көп нәрсені айтады.
Арбаның жанама қозғалуын тоқтату үшін бағыттаушы доңғалақ профильдің бүйірінен өтуі мүмкін. Басқасы ойыққа отыруы мүмкін және қозғалатын бөлікті ортасында ұстауға көмектеседі.
Екінші жағынан, шығыршық көбінесе белгілі бір жол бетімен жүруге арналған. Оның сыртқы профилі осы интерфейс үшін арнайы пішімделуі мүмкін.
Жалпы байланыс шаралары
Өнеркәсіптік жабдықта бірнеше құрылым пайда болуы мүмкін:
- Тегіс дөңгелек тегіс жүгіру бетіне қарсы
- Рельстің немесе қолайлы профильдің айналасындағы ойық дөңгелек
- Жолдың жанындағы фланецті дөңгелек
- Сәйкес бетке қарсы дөңес немесе ойыс дөңгелек
- Жұдырықшадан немесе қалыптасқан жолдан кейінгі ролик
- Арнайы механизмге арналған арнайы дөңгелек профилі
Дөңгелектің пішіні жұптасатын бетінен тәуелсіз таңдалмауы керек.
Каталогта қолайлы болып көрінетін ойық, байланыс қатынасы басқаша болса, нақты рельспен жұмыс істемеуі мүмкін.
Қарапайым мысал: бір вагон, бірнеше жұмыс
Рама бойымен қозғалатын шағын өнеркәсіптік арбаны қарастырайық.
Вагон алға және артқа жүруі керек. Ол сондай-ақ орталықта тұруы керек және көтерілуден немесе бүйірге жылжытудан аулақ болуы керек.
Құрылғы бірнеше домалақ құрамдастарды пайдалана алады.
Бір топ вагонды өзінің негізгі жүру бағыты арқылы тасымалдайды. Басқа топ жанама нұсқау береді. Үшінші байланыс нүктесі жолдан шамадан тыс қозғалудың алдын алады.
Осы құрамдастардың барлығы айналады, бірақ олар міндетті түрде бірдей жұмысты орындамайды.
Сондықтан әрбір дөңгелекті бірдей түрге ауыстыру қиындықтар тудыруы мүмкін.
Механикалық рөл олардың барлығы дөңгелек болғандығынан маңыздырақ.
Мойынтіректер айырмашылыққа сәйкес келетін жерде
Мойынтіректер - бағыттаушы доңғалақтар мен роликтер басқаша әрекет ете отырып, ұқсас көрінуінің тағы бір себебі.
Мойынтірек дөңгелектің немесе роликтің өз білігінің немесе бекіту нүктесінің айналасында айналуына мүмкіндік береді. Бірақ мойынтірек компоненттің бүкіл функциясын анықтамайды.
Сыртқы доңғалақ әлі де жол немесе бағыттаушы бетпен тиісті байланыста болуы керек.
Жиналыс туралы ойлаудың пайдалы жолы:
- Мойынтіректер: айналуды қолдайды
- Доңғалақ профилі: контактіні басқарады
- Білік немесе бекіту: Құрамдас бөлікті машинаға қосады
- Жол немесе бағыттаушы беті: жүгіру жолын анықтайды
Бұл қатынастың бір бөлігі дұрыс емес болса, басқа бөлігін өзгерту мәселені шешпеуі мүмкін.
Мысалы, доңғалақ әлі де жарамсыз жолға үйкелу кезінде подшипник еркін айнала алады.
Жүктеу бағыты дизайнды өзгерте алады
Доңғалақ сырттан қарапайым болып көрінуі мүмкін, бірақ машинаның ішіндегі күштер бірнеше бағытта болуы мүмкін.
Жабдыққа байланысты роликте мыналар болуы мүмкін:
- Радиалды жүктеме
- Бүйірлік жүктеу
- Осьтік күш
- Қозғалыс кезінде күштің өзгеруі
- Діріл
- Үзіліссіз әсер ету
- Біріктірілген жүктеу
Негізінен бүйірлік қозғалысты басқаратын бағыттаушы доңғалақ қозғалатын каретканы тасымалдайтын жол роликінен басқа механикалық талаптарға ие болуы мүмкін.
Бұл өнеркәсіптік роликті таңдауды сыртқы диаметрден немесе доңғалақтың сыртқы түрінен емес, қолданбадан бастаудың бір себебі.
Неліктен трек пішіні соншалықты маңызды
Жол және ролик жұмыс жұбын құрайды.
Жолдың иілген жүгіру беті бар делік. Жалпақ доңғалақ сол қисыққа сәйкес келетін дөңгелектен басқа контакт жағдайын жасайды.
Сол сияқты, ойық доңғалақ үйлесімді жолды қажет етеді. Егер ойық тым бос болса, дөңгелекте қажетсіз бүйірлік қозғалыс болуы мүмкін. Байланыс тым шектеулі болса, қозғалыс қиындауы мүмкін.
Дәл осындай принцип тапсырыс беруші өнеркәсіптік жабдыққа қолданылады.
Бүкіл жүгіру жолы туралы ойланыңыз
Тек түзу бөлігін тексермеңіз.
Ролик болған кезде не болатынын тексеріңіз:
- Қозғалыс бастайды.
- Қалыпты саяхатқа жетеді.
- Бағытты өзгертеді.
- Буыннан немесе ауысудан өтеді.
- Қисық бөлікке кіреді.
- Жүктеме астында тоқтайды.
Бір секцияда жақсы әрекет ететін дөңгелек геометрия өзгерген кезде басқаша әрекет етуі мүмкін.
Жабдық өндірушілер үшін бұл прототипті сынау кезінде әсіресе пайдалы.
Бағыттаушы доңғалақ немесе ролик: сіздің машинаңызға қайсысы қажет?
1. Құрамдас бөлік негізінен туралауды басқарады ма?
Егер басты мақсат панельдің, арбаның, белдіктің, кабельдің немесе басқа қозғалатын бөліктің жылжып кетуіне жол бермеу болса, бағыттаушы дөңгелек рөлді дәлірек сипаттауы мүмкін.
2. Доңғалақ тікелей белгіленген жол бойымен жүре ме?
Ролик машина қозғалысының бөлігі ретінде рельсті, жұдырықшаны немесе қалыптасқан жүгіру жолын ұстанатын болса, жол роликі неғұрлым пайдалы сипаттама болуы мүмкін.
3. Ол жүктің бір бөлігін көтере ме?
Егер доңғалақ қозғалатын жинақтың жүктемесінің маңызды бөлігін жолға жіберсе, оны дизайн талқылауына қосу керек.
4. Профиль трекке сәйкес пе?
Мамандандырылған ойық, фланец немесе қисық профиль дөңгелекті және жүгіру бетін бір интерфейс ретінде қарастыруды ұсынады.
5. Құрамдас бөлік пайдаланушы механизмінің бөлігі ме?
Қолданыстағы машинада арнайы білік, кронштейн, шектеулі орнату аймағы немесе әдеттен тыс жол профилі болса, стандартты каталог сипаттамасы барлық оқиғаны көрсетпеуі мүмкін.
Роликті сұрауға не қосылуы керек?
Өнеркәсіптік жабдыққа арналған бағыттаушы доңғалақ немесе трек шығыршығын алу кезінде қолданбаның қысқаша сипаттамасы тек өнім атауына қарағанда әлдеқайда пайдалы.
Жеткізуші немесе инженерлік топ әдетте механизмнің бірнеше бөлігін түсінуі керек.
| Ақпарат | Неліктен көмектеседі |
|---|---|
| Машина қолдану | Құрамдастың нақты рөлін көрсетеді |
| Жүгіру беті | Доңғалақ-жол қатынасын анықтайды |
| Доңғалақ профилі | Байланыс геометриясын орнатуға көмектеседі |
| Монтаждау әдісі | Компоненттің құрылғыға қалай қосылатынын көрсетеді |
| Жүктеме бағыты | Күшті тасымалдауды түсінуге көмектеседі |
| Қозғалыс үлгісі | Роликтің қалай жұмыс істейтінін көрсетеді |
| Материалдық орта | Материалды таңдауды қолдайды |
| Қол жетімді орын | Орнату кезінде кедергілерді болдырмауға көмектеседі |
| Қолданыстағы үлгі | Ауыстыруды әзірлеу кезінде пайдалы |
| Сурет немесе фото | Құрылымды түсінуді жеңілдетеді |
Қолданыстағы үлгі, әсіресе машина қазірдің өзінде өндірісте болғанда пайдалы болуы мүмкін.
Түпнұсқа құрамдас тозған болса да, оның монтаждық орналасуы мен контакт профилі пайдалы кеңестер бере алады.
Бір ролик бағыттаушы доңғалақ ретінде де, жол ролик ретінде де жұмыс істей ала ма?
Иә, машинаның дизайнына байланысты.
Шарттар бір-бірін жоққа шығармайды.
Ролик қозғалатын жинақты бағыттай алады, сонымен бірге оның жүктің бір бөлігін көтере алады. Басқа дизайнда доңғалақ жолды ұстай алады және негізінен орналасуды қамтамасыз етеді.
Бұл қабаттасу - компоненттерді сатып алу кезінде терминологияның шатасуы мүмкін себептердің бірі.
Таңдамалы жабдық үшін функцияны тікелей сипаттаған дұрыс.
Мысалы:
«Шығыршық рельспен жүріп, арбаны тіреп тұрады».
Немесе:
«Дөңгелегі панельді бүйірлік бағыттағышқа қарсы туралайды.»
Сипаттаманың бұл түрі инженерлік топқа «маған бағыттаушы дөңгелек керек» дегеннен гөрі әлдеқайда пайдалы ақпарат береді.
Теңшеу шешімнің бөлігі болған кезде
Әрбір машина стандартты дөңгелекті пайдалана алмайды.
Мәселе дөңгелектің өзінде болмауы мүмкін. Бұл доңғалақтың, мойынтіректің, біліктің, кронштейннің, жолдың және бос кеңістіктің комбинациясы болуы мүмкін.
Жабдықта келесі жағдайларда арнайы роликті қарастыруға болады:
- Стандартты емес жұмыс профилі
- Арнайы ойық немесе фланец
- Шектеулі орнату кеңістігі
- Арнайы білік орналасуы
- Арнайы мойынтірек позициясы
- Арнайы материалды талап етеді
- Бағыттау және жүктемені қолдау функцияларының тіркесімі
Баптау міндетті түрде бүкіл механизмді қайта құруды білдірмейді.
Кейде өзгеріс тек доңғалақ профилімен шектеледі. Басқа жобада мойынтіректердің орналасуын немесе монтаждау қосылымын өзгерту қажет болуы мүмкін.
Бастапқы нүкте әрқашан машина болуы керек.
Екеуін салыстырудың жақсы жолы
Егер сіз жаңа жоба үшін бағыттаушы дөңгелектер мен трек роликтерін салыстырып жатсаңыз, оларды санат бойынша емес, функциялары бойынша сипаттап көріңіз.
| Сұрақ | Нені білу керек |
|---|---|
| Қандай қозғалады? | Панель, каретка, белдік, кабель, материал немесе басқа жинақ |
| Не тұрақты болып қалады? | Рельс, жақтау, профиль, бағыттаушы немесе жол |
| Байланыс қай жерде пайда болады? | Жоғарғы, төменгі, бүйірлік, ойық немесе бірнеше беттер |
| Доңғалақ нені басқарады? | Бағыт, туралау, жүктеме немесе комбинация |
| Ол қалай орнатылған? | Білік, шпилька, кронштейн, корпус немесе біріктірілген құрылым |
| Қозғалыс кезінде не болады? | Тікелей қозғалыс, кері айналу, қисықтар, діріл немесе жүктемені өзгерту |
Бұл жауаптар анық болғаннан кейін, бағыттаушы доңғалақ пен жол ролик арасындағы айырмашылықты түсіну оңайырақ болады.
Жиі қойылатын сұрақтар
Бағыттаушы доңғалақтар мен роликтер бір нәрсе ме?
Әрқашан емес. Екеуі де жылжымалы құрамдас бөліктер, бірақ олардың функциялары әртүрлі болуы мүмкін. Бағыттаушы доңғалақ негізінен туралауды басқара алады, ал трек шығыршығы жиі белгілі бір жолды ұстанады және жұмыс жүктемесінің бір бөлігін тасымалдауы мүмкін.
Бағыттаушы доңғалақ жүкті көтере ала ма?
Иә. Бағыттаушы доңғалақ машина конструкциясына байланысты біраз жүкті көтере алады. Дегенмен, оның нақты жүктеме функциясын атаудан емес, толық механизммен растау керек.
Жолдың пішіні роликті таңдауға әсер ете ме?
Иә. Жол доңғалақтың машинаға қалай тиетінін анықтайды. Тегіс, ойық, қисық, фланецті және жабық жүріс беттері әртүрлі доңғалақ профильдерін және орнату қондырғыларын қажет етуі мүмкін.
Неліктен подшипник маңызды?
Мойынтірек дөңгелектің бекіту нүктесінің айналасында айналуын қолдайды. Оның орналасуы, орналасуы және білік пен доңғалақпен байланысы толық жинақтың жұмыс істеуіне әсер етуі мүмкін.
Реттелетін бағыттаушы доңғалақты жол ролик ретінде де пайдалануға бола ма?
Ол дизайны мен жұмыс жағдайына байланысты мүмкін. Егер құрамдас жол арқылы жүкті тасымалдау немесе тасымалдау кезінде қозғалысты бағыттау қажет болса, әзірлеу кезінде бұл функцияларды бірге қарастыру керек.
Бағыттаушы доңғалақ пен жол роликтің арасындағы айырмашылық әрқашан сырттан анық бола бермейді. Екеуі де ұқсас доңғалақ корпустарын, мойынтіректерді, біліктерді және материалдарды пайдалана алады.
Неғұрлым айқын айырмашылық әрбір құрамдас орындайтын жұмыстан туындайды.
Бағыттау дөңгелегі әдетте қозғалысты басқаратын және тураланған күйде ұстауға қатысты. Жолдық ролик әдетте анықталған жүгіру жолының айналасында жасалады және сонымен бірге сол жол арқылы жүктемені қолдауы немесе тасымалдауы мүмкін.
Бірақ нақты машиналар әрқашан ұқыпты бола бермейді. Бір ролик бірден бірнеше функцияларды орындай алады.
Жабдық құрастырушылар мен сатып алу топтары үшін практикалық тәсіл толық жұмыс жағдайын сипаттау болып табылады. Жолды, контакт бетін, қозғалыс бағытын, жүктемені, орнату құрылымын, мойынтіректердің орналасуын, бос орынды және жұмыс ортасын қараңыз.
Бұл мәліметтерді түсінгеннен кейін өнім атауы маңыздырақ болады. Одан кейін роликті машинаның шын мәнінде не істеуі керектігі бойынша жобалауға болады.
