Тиісті жүйені орнату үшін тент роликтерінің қандай өлшемдері маңызды

Тенттік роликті ауыстыру немесе әзірлеу кезінде дұрыс жүйені орнату үшін тент роликтерінің қандай өлшемдері маңызды екенін білесіз бе? процесінің маңызды бөлігі болып табылады. Ролик кішігірім және қарапайым құрамдас бөлікке ұқсауы мүмкін, бірақ оның өлшемдері оның жинақтың ішінде орналасуына, бағыттаушымен байланысына, білікке қосылуына және жұмыс кезінде қозғалуына әсер етеді. Сондықтан тек сыртқы түрі бойынша таңдау орнату кезінде қиындықтар тудыруы мүмкін.

Тартылатын тент, қоршаудағы көлеңке жүйелері, RV тенттері, жиналмалы құрылымдар және ұқсас механизмдер үшін роликті толық жинақтың бөлігі ретінде қарастырған жөн. Диаметрі, ені, тесігі, ось орны, профиль және қол жетімді орнату кеңістігі оқиғаның басқа бөлігін айтады.

Мақсат барлық мүмкін болатын өлшемдерді жинау емес. Бұл сәйкестік пен қозғалысқа нақты әсер ететін өлшемдерді анықтау.

Ролик өлшемдерін неге бірге қарастыру керек?

Ролик өздігінен жұмыс істемейді. Ол әдетте білікпен, кронштейнмен, мойынтірекпен немесе төлкемен, бағыттаушымен, трекпен, жақтаумен немесе басқа қозғалатын құрамдас бөлікпен жұмыс істейді.

Бір өлшемді өзгерту жинақтың басқа бөлігіне әсер етуі мүмкін.

Мысалы, дөңгелектің басқа диаметрі бағыттаушыға қатысты қозғалатын құрылымның орнын өзгертуі мүмкін. Кеңірек дөңгелек жақын жердегі кронштейнге кедергі келтіруі мүмкін. Басқа саңылау бар біліктің дұрыс орнатылуына кедергі келтіруі мүмкін. Сыртқы пішіні ұқсас болып көрінсе де, жалпы орнату әртүрлі болуы мүмкін.

Сондықтан ауыстыруды тек бір өлшемнен таңдауға болмайды.

Процесс туралы ойлаудың пайдалы жолы:

Ролик өлшемі → орнату орны → бағыттағышпен байланыс → жинақтың қозғалысы

Бұл тізбектің бір бөлігі сәйкес келмесе, ролик белгіленгендей жұмыс істемеуі мүмкін.

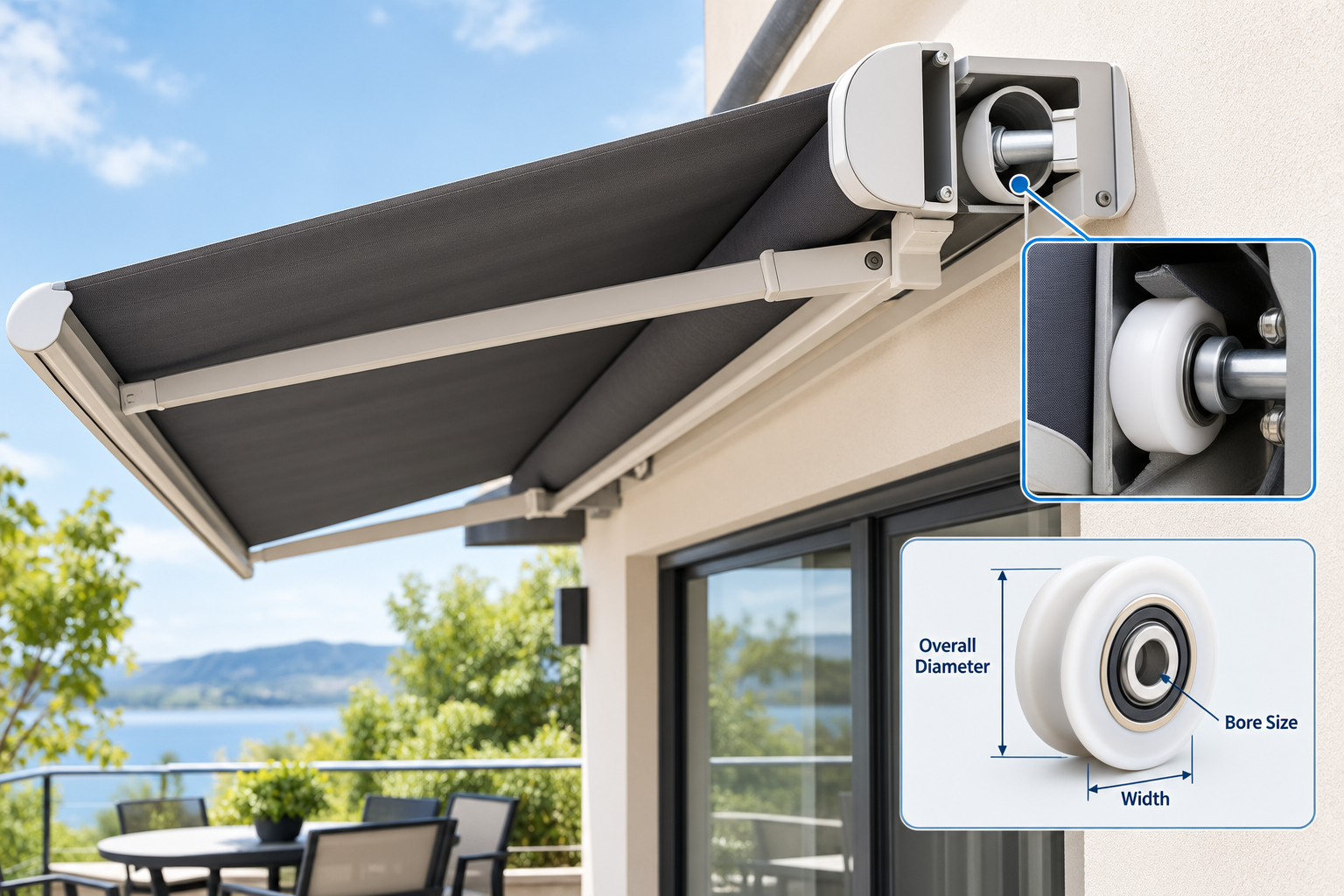

Тенттік роликтің қандай өлшемдерін тексеру керек?

Бар роликті анықтау немесе жаңа дизайнды дайындау кезінде бірнеше өлшемдерді жазуға тұрарлық.

Әрбір жоба осы өлшемдердің барлығын қажет етпейді. Тиісті нүктелер роликтің қалай пайдаланылғанына байланысты.

Сыртқы диаметрі жүгіру күйіне әсер етеді

Сыртқы диаметр көбінесе адамдар өлшейтін алғашқы өлшемдердің бірі болып табылады, бірақ оның маңыздылығы дөңгелектің өлшемін сипаттаудан асып түседі.

Ол роликтің жолға немесе бағыттаушыға қатысты қай жерде орналасқанын анықтай алады. Ауыстырудың диаметрі айтарлықтай өзгеше болса, қозғалатын бөлік жоспарланғаннан жоғары немесе төмен орналасуы мүмкін.

Бұл өзгеріс жақын орналасқан бөліктер арасындағы саңылауларға әсер етуі мүмкін. Ол сондай-ақ жақтаудың, каретканың немесе тірек компоненттің орнын өзгертуі мүмкін.

Осы себепті диаметрді оқшауланған сан ретінде емес, қоршаған құрылыммен бірге қарастырған жөн.

Ені байланыс аймағынан көбірек анықтайды

Дөңгелектің ені - тағы бір пайдалы өлшем.

Роликке жүгіру бетінде дұрыс отыру үшін жеткілікті орын қажет, бірақ оған сонымен қатар жеткілікті бүйірлік бос орын қажет. Егер дөңгелек бос орын үшін тым кең болса, ол кронштейнге немесе бағыттаушы қабырғаға үйкелісі мүмкін. Егер ол бастапқы дизайннан тар болса, оның жанасу орны өзгеруі мүмкін.

Сондықтан дұрыс ені дөңгелектің айналасындағы физикалық кеңістікке байланысты.

Қолданыстағы бөлікті өлшегенде, доңғалақтың өзін де, доңғалақ пен көрші құрамдас бөліктер арасындағы саңылауды да тексеріңіз.

Тесік үйлесімділікке қалай әсер етеді?

Саңылау - роликтің ортасынан өтетін тесік. Ол құрастыру пайдаланатын білікке, оське, түйреуішке немесе мойынтіректердің орналасуына тікелей байланысты.

Ауыстырылатын доңғалақтың сыртқы диаметрі сәйкес болуы мүмкін және ортаңғы қосылым әртүрлі болғандықтан әлі де сәйкес келмеуі мүмкін.

Сондықтан саңылау мыналармен бірге тексерілуі керек:

• Білік немесе ось түрі
• Мойынтіректердің орналасуы
• Хаб құрылысы
• Сақтау әдісі
• Қолжетімді бүйірлік саңылау
• Дөңгелектің кронштейн ішіндегі орналасуы

Кейбір конструкцияларда дөңгелек білік айналасында айналады. Басқаларында мойынтірек дөңгелекке біріктірілген. Сондықтан бірдей сыртқы өлшемдер ішкі құрылымы әртүрлі құрамдастарды сипаттай алады.

Бұл ауыстыруды сұрау кезінде орнатылған роликтің фотосуретінің пайдалы болуының бір себебі.

Доңғалақ профилі өлшемі сияқты маңызды ма?

Көптеген қолданбаларда иә.

Ролик жай ғана дөңгелек нысан емес. Оның жүріс беті тегіс, ойық, қисық, фланецті немесе белгілі бір бағыттаушы үшін пішінді болуы мүмкін.

Профиль дөңгелектің қай жерде жанасуын анықтайды.

Қарапайым мысалды қарастырайық. Тегіс бетпен жұмыс істеуге арналған роликтің ойықтың ішінде отыруға арналғандан басқа байланыс қатынасы бар. Екі дөңгелектің сыртқы диаметрлері ұқсас болуы мүмкін, бірақ бәрібір әртүрлі механикалық құрылымдарға жатады.

Дөңгелекті ғана емес, жүгіру бетін сәйкестендіріңіз

Қолданыстағы тент роликті тексерген кезде, доңғалақ нақты жұмыс істейтін аумақты тексеріңіз.

Іздеу:

• Тегіс жанасу беттері
• Ойықтар немесе арналар
• Көтерілген бағыттаушы жиектер
• Бүйірлік фланецтер
• Қисық жүгіру бөліктері
• Жабық бағыттаушы кеңістіктер
• Біркелкі емес байланыс белгілері

Жолдың жағдайы да пайдалы ақпарат бере алады. Тозу белгілері роликтің қоршаған құрылыммен әдетте қай жерде байланысатынын көрсетуі мүмкін.

Бұл әсіресе бастапқы бөлік тозған және оның профилін анықтау оңай болмаған кезде пайдалы болуы мүмкін.

Жалпы орнату кеңістігі туралы не деуге болады?

Ролик дұрыс негізгі өлшемдерге ие болуы мүмкін және айналасында орын жеткіліксіз болса, жарамсыз болуы мүмкін.

Бұл ауыстыру жұмыстары кезінде назардан тыс қалдырылатын оңай бөлшек.

Компоненттің өзін ғана емес, оның айналасындағы кеңістікті өлшеңіз. Доңғалақ пен кронштейн арасындағы қашықтықты, жақын жақтағы жақтау элементтерін, бағыттаушы беттерді, бекіткіштерді және басқа қозғалатын бөлшектерді тексеріңіз.

Пайдалы тексеру бірнеше практикалық сұрақтарға жауап беруі керек:

1. Ролик орнату орнына кіре ала ма?
2. Жақын бөліктерге тимей-ақ айнала ала ма?
3. Доңғалақ бағыттағышпен тураланған күйде қалады ма?
4. Білік немесе мойынтірек үшін жеткілікті орын бар ма?
5. Бекіткіш жабдықты орнатуға бола ма?
6. Жинақ әлі де толық жұмыс жолымен қозғала ма?

Бұл сұрақтар қарапайым өлшемді тексеруді дұрыс сәйкестік бағалауына айналдырады.

Неліктен осьтің орналасуы бүкіл жинақты өзгерте алады?

Роликтің ортасы оның орнату құрылымына қатысты әрқашан бірдей орналаса бермейді.

Ось орнының аздаған өзгеруі қоршаған құрамдас бөліктің биіктігіне, бұрышына немесе орнына әсер етуі мүмкін. Бұл ролик каретканың, қолдың, кронштейннің немесе басқарылатын қозғалыс жүйесінің бір бөлігін құрайтын кезде маңызды.

Мысалы, доңғалақ орталығы бастапқы дизайннан басқаша орналасса, ролик бағыттаушыға басқа нүктеде тиіп кетуі мүмкін. Бұл жүктің жинақ арқылы тасымалдану жолын өзгертуі мүмкін.

Сондықтан, стандартты емес роликті ауыстырған кезде, тек дөңгелек диаметрін жазбай, доңғалақ орталығы мен бекіту құрылымы арасындағы қатынасты өлшеңіз.

Қарапайым өлшеу тапсырысы уақытты үнемдей алады

Барлығын кездейсоқ өлшеудің қажеті жоқ.

Практикалық тізбекті орындау оңайырақ:

1-қадам: Толық құрастыруды суретке түсіріңіз

Роликті алмас бұрын кеңірек суретке түсіріңіз. Бұл компоненттің қалай орналасқанын көрсетеді.

2-қадам: Роликті алыңыз және тексеріңіз

Алынған соң, дөңгелекті, күпшікті, тесікті, профильді және орнату аймағын тексеріңіз.

3-қадам: Негізгі өлшемдерді жазыңыз

Сыртқы диаметрінен, енінен, тесігінен және жалпы биіктігінен бастаңыз.

4-қадам: Профильді тексеріңіз

Жүгіру бетіне және кез келген ойыққа, фланецке немесе қисық бөлікке мұқият қараңыз.

5-қадам: Монтаждау қатынасын өлшеңіз

Дөңгелектің білікке, кронштейнге, бағыттаушыға және жақын орналасқан бөліктерге қатысты қалай орналасқанын жазыңыз.

6-қадам: Роликті нұсқаулықпен салыстырыңыз

Нұсқаулық дөңгелектің өзі алмайтын ақпаратты аша алады. Мүмкіндігінше екеуін бірге суретке түсіріңіз.

Бұл процесс жеткізуші, техникалық қызмет көрсету тобы немесе өнім дизайнері үшін нақтырақ анықтама жасайды.

Бір өлшем сәл басқаша болғанда не болады?

Әрбір өлшемдік айырмашылық автоматты түрде роликтің жұмыс істей алмайтынын білдірмейді. Әсер айырмашылық қай жерде болатынына және жүйенің қалай жобаланғанына байланысты.

Критикалық емес сыртқы беттің өзгеруі аз практикалық әсер етуі мүмкін. Саңылауды, жұмыс профилін немесе орнату орнын өзгерту әлдеқайда маңызды болуы мүмкін.

Сондықтан өлшемдік төзімділікті функцияға қатысты қарастыру керек.

Ауыстыру көздері үшін өлшемдерді үш топқа бөлу пайдалы:

Бұл тәсіл тексеруді түсінуді жеңілдетеді және қажетсіз өлшемдерді болдырмауға көмектеседі.

Теңшелетін роликті қашан қарастыру керек?

Стандартты құрамдас бөліктер бастапқы дизайн бұрыннан орнатылған ролик конфигурациясына сәйкес болған кезде жақсы жұмыс істей алады.

Қолданыстағы бөлікте әдеттен тыс профиль, стандартты емес саңылау, арнайы орнату құрылымы, шектеулі орнату кеңістігі немесе қол жетімді ауыстырумен сәйкестендіру қиын дизайн болса, пайдаланушы роликті қарастырылуы мүмкін.

Теңшеу OEM әзірлеу кезінде, роликті белгілі бір жақтаудың немесе бағыттаушының айналасында құрастыру қажет болғанда да мағынасы болуы мүмкін.

Бұл жобалар үшін өлшемдер жеке өнімнің сипаттамасы ретінде емес, толық механикалық сызбаның бөлігі ретінде қарастырылуы керек.

Жабдықтаушыға сәйкес дизайнды растамас бұрын бағыттағыш, білік, монтаждық кронштейн, жұмыс ортасы және жоспарланған қозғалыс туралы ақпарат қажет болуы мүмкін.

Теңшелетін шығырлар мен роликтерді өндіру үшін HUNE сияқты өндірушілер құрылымды қарап шығып, қажетті орнату және қозғалыс жағдайлары айналасында құрамдастарды әзірлей алады. HUNE өнім ассортименті стандартты құрамдас бұрыннан бар механикалық құрылымға сәйкес келмегенде маңызды болуы мүмкін әртүрлі шығыр профильдері мен теңшелген шығыр шешімдерін қамтиды.

Сатып алушылар ролик туралы жақсырақ ақпаратты қалай дайындай алады?

Нақты сұрау техникалық байланысты әлдеқайда жеңілдетеді.

Тек бір өлшемді жіберудің орнына, мыналарды қамтитын шағын ақпарат пакетін дайындаңыз:

• Түпнұсқа роликтің фотосуреттері
• Толық орнатудың фотосуреттері
• Негізгі өлшемдік өлшемдер
• Доңғалақ профилінің мәліметтері
• Білік немесе ось туралы ақпарат
• Фотосуреттерді бағыттаңыз немесе бақылаңыз
• Монтаждау әдісі
• Қолданба түрі
• Ауыстыру немесе жаңа әзірлеу талабы
• Сатып алудың күтілетін көлемі

Сызба қол жетімді болған кезде пайдалы, бірақ ол әрқашан басында қажет емес. Физикалық үлгі және анық фотосуреттер де өндірушіге компонентті түсінуге көмектеседі.

Тапсырыс беру алдында практикалық тексеру парағы

Тенттік роликті ауыстыруды растамас бұрын келесі тармақтарды қарап шығыңыз:

Доңғалақ

• Сыртқы диаметрі
• Ені
• Профиль
• Бор
• Хаб құрылымы

Монтаждау

• Білік немесе ось
• Кронштейннің орны
• Сақтау әдісі
• Қолжетімді орнату орны

Іске қосу шарттары

• Бағыттаушы пішін
• Байланыс орны
• Клиринг
• Қозғалыс бағыты
• Мүмкін қисық қималар

Қолданба

• Төбенің түрі
• Сыртқы экспозиция
• Қозғалыс жиілігі
• Ауыстыру немесе жаңа дизайн

Бұл бақылау парағы күрделі инженерлік есептеулерді қажет етпейді. Оның мақсаты – ролик пен жүйенің қалған бөлігі арасындағы физикалық байланыс тапсырысты орналастырмас бұрын түсінілетініне көз жеткізу.

Негізгі қорытындылар

• Сыртқы диаметрі affects the roller's running position within the assembly.
• Доңғалақ width needs to be considered together with contact area and side clearance.
• Бор dimensions should match the shaft, axle, pin, or bearing arrangement.
• Жүгіру профилі бағыттағышқа немесе контакт бетіне сәйкес келуі керек.
• Ось орны қоршаған құрамдас бөліктердің биіктігіне, бұрышына және қозғалысына әсер етуі мүмкін.
• Қолжетімді орнату орны should be checked before confirming a replacement.
• Роликтің, орнату құрылымының және бағыттағыштың фотосуреттері өлшемдермен қатар пайдалы ақпаратты бере алады.
• Ерекше профильдер, монтаждық құрылымдар немесе кеңістік шектеулері стандартты құрамдастарды сәйкестендіруді қиындатқанда, арнайы роликтер қарастырылуы мүмкін.

Дұрыс өлшем - бұл бүкіл жүйені қолдайтын өлшем

Тенттік роликтің өлшемі бірдей сыртқы диаметрі бар дөңгелекті табу ғана емес. Дұрыс сәйкестік бірнеше өлшемдердің бірге жұмыс істеуіне байланысты.

Диаметр жүгіру күйіне әсер етеді. Ені байланыс пен саңылауларға әсер етеді. Саңылау біліктің қосылуын анықтайды. Профиль нұсқаулықпен әрекеттесуді басқарады. Орнату өлшемдері роликтің жинақтың ішіне дұрыс отыруын анықтайды.

Айналадағы кеңістік те маңызды.

Осы себепті, ең пайдалы әдіс - алдымен толық механизмді тексеру, содан кейін орнату мен қозғалысты басқаратын өлшемдерді анықтау. Фотосуреттер мен қолданба туралы ақпаратпен расталған бірнеше жақсы таңдалған өлшемдер ауыстыру көздерін таңдауға немесе пайдаланушы әзірлеуге анағұрлым айқын негіз бере алады.

Роликті оқшауланған дөңгелек ретінде емес, тент жүйесінің бөлігі ретінде қарастырғанда, өлшемді тексерулерді түсіну оңайырақ болады. Дәл осы жерде мұқият құрамдас таңдау құрастыру және техникалық қызмет көрсету кезінде болдырмауға болатын орнату мәселелерін азайтуға көмектеседі.
