Ауыстыруға тапсырыс бермес бұрын тенттік роликті қалай өлшеуге болады

ауыстыру тент ролик бастапқы құрамдас жойылмас бұрын дұрыс құжатталғанда оңай болуы мүмкін. Доңғалақ қарапайым болып көрінуі мүмкін, бірақ оның өлшемі қолайлы ауыстыру үшін қажетті ақпараттың бір бөлігі ғана. Іске қосу профилі, орталық ашу, орнату әдісі және бағыттауышпен қарым-қатынастың барлығы құрамдас бөліктің қалай орналасатынына және жұмыс істейтініне әсер етуі мүмкін.

Тапсырыс бермес бұрын, бар роликті тексеруге және маңызды мәліметтерді жазуға біраз уақыт бөліңіз. Негізгі өлшеу құралы, бірнеше анық фотосуреттер және қарапайым эскиз пайдалы ақпарат бере алады, әсіресе түпнұсқа бөлікте үлгі нөмірі немесе сәйкестендіру белгісі болмаса.

Ең бастысы, доңғалақты оқшауланған құрамдас ретінде қарастырмай, роликті толық жапқыш жинағының бөлігі ретінде қарау.

Негізгі қорытындылар

• Ауыстыруға тапсырыс бермес бұрын доңғалақтың өлшемін, енін, ортасының ашылуын және жүгіру профилін өлшеңіз
• Дөңгелекті жалғыз өлшеудің орнына орнату құрылымын және қолжетімді орнату кеңістігін тексеріңіз
• Нұсқаулықты немесе жолды тексеріңіз, себебі тозу немесе тураланбау ауыстыру роликтің жұмысына әсер етуі мүмкін
• Ерекше пішіндерді немесе орнату тәртібін құжаттау үшін анық фотосуреттер мен қарапайым эскизді пайдаланыңыз
• Мүмкіндігінше, әсіресе стандартты емес немесе теңшелген құрамдас сатып алу кезінде түпнұсқа роликті қол жетімді ұстаңыз

Неліктен дәл өлшемдер маңызды?

Ауыстырылатын доңғалақ түпнұсқамен дерлік бірдей көрінуі мүмкін және әлі де орнатуға әсер ететін жолдармен ерекшеленеді. Бекіту тәртібіндегі, доңғалақ профиліндегі немесе орталық саңылаудағы шағын өзгерістер бөліктің қолданыстағы құрылымға мақсатты түрде сәйкес келуіне кедергі келтіруі мүмкін.

Сондықтан тек көрнекі салыстыру жиі жеткіліксіз.

Пайдалы тексеру үш бағытты қамтуы керек:

• Доңғалақ және оның жүріс беті
• Орнату тәртібі
• Доңғалақ қозғалатын бағыттаушы немесе бет

Бұл мәліметтер бірге бар құрамдастың нақты сипаттамасын береді және жеткізушімен байланысты жеңілдетеді.

Ескі тент жүйелері үшін бұл ақпарат бөлшек нөмірі болмаған кезде немесе бастапқы құрамдас енді оңай қол жетімді болмаған кезде пайдалы болуы мүмкін.

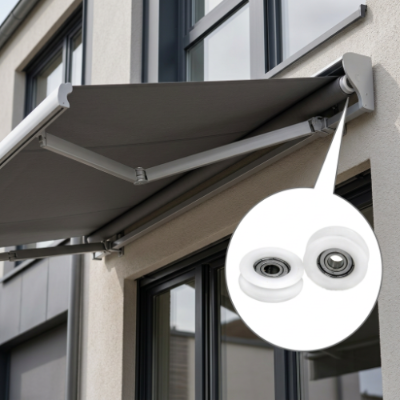

Толық құрастырудан бастаңыз

Роликті алмас бұрын, оның шатыр механизмінің ішінде қалай орналасқанын тексеріңіз.

Құрамдас әлі орнатылған кезде бірнеше фотосуретке түсіріңіз. Айналадағы кронштейнді, білікті, бағыттағышты, корпусты немесе оның орнын көрсетуге көмектесетін басқа бөліктерді қосыңыз.

Пайдалы фотосуреттер жиынтығы мыналарды қамтуы мүмкін:

• Жою алдында толық құрастыру
• Роликтің жақын көрінісі
• Бүйірлік профиль
• Алдыңғы және артқы беттері
• Монтаждау нүктесі
• Нұсқаулық немесе жол
• Қол жетімді кеңістікке әсер ететін жақын компоненттер

Бұл кескіндер тек өлшемдер әрқашан түсіре алмайтын контекст береді.

Орнату бағытын жазып алыңыз

Кейбір дөңгелектер симметриялы, бірақ басқалары белгілі бір бағдарға ие. Фланец, ойық, мойынтірек орналасуы немесе орнату мүмкіндігі тек бір жағында пайда болуы мүмкін.

Бөлшектеу алдында құрамдас бөлік қай жаққа қарайтынын жылдам жазып алыңыз.

Әдетте фотосурет жеткілікті. Бірнеше ұқсас роликтер алынып тасталса, қарапайым жапсырма немесе эскиз де бәрін ретке келтіруге көмектеседі.

Негізгі доңғалақтың өлшемдерін өлшеңіз

Шығарғаннан кейін компонентті таза, тегіс бетке қойыңыз. Бөлшекті басқа жабдыққа жалғанған кезде өлшеу дұрыс анықтамалық нүктелерді анықтауды қиындатады.

Негізгі дөңгелек өлшемдері әдетте бастапқы нүктені қамтамасыз етеді.

Мақсат барлық мүмкін болатын өлшемдерді жинау емес. Құрамдас бөліктің қалай сәйкес келетінін және жұмыс істейтінін сипаттайтын өлшемдерге назар аударыңыз.

Доңғалақ профиліне мұқият қараңыз

Сыртқы өлшем суреттің бір бөлігін ғана береді. Жүгіру бетінің пішіні де маңызды болуы мүмкін.

Дөңгелекті бүйірден қараңыз және жанасу бетінің тегіс, дөңгелектелген, ойық, фланецті немесе басқа жолмен пішінделгенін тексеріңіз.

Көтерілген жиек немесе ойық бөлік бағыттағышпен белгілі бір қатынасқа ие болуы мүмкін. Бұл мәліметтерді тек өлшемдер арқылы жеткізу қиын болуы мүмкін, сондықтан анық бүйірлік фотосурет пайдалы.

Дизайнды тозудан бөлек

Ескі ролик ұзақ уақыт бойы қайталанатын қозғалысқа ұшырауы мүмкін. Оның беті жылтыратылуы, сызылуы, тегістелуі немесе басқа жолмен тозуы мүмкін.

Әрбір көрінетін белгі түпнұсқа дизайнды білдіреді деп автоматты түрде ойламаңыз.

Басқа сәйкес дөңгелек болса және аз тозған болып көрінсе, екеуін салыстырыңыз. Құрамдас бөліктер арасындағы айырмашылықтар қандай мүмкіндіктер бастапқы профильдің бөлігі және қайсысы пайдалану нәтижесі екенін көрсетуге көмектеседі.

Бұл әсіресе жүгіру беті айтарлықтай өзгерген кезде пайдалы.

Орталықтың ашылуын мұқият тексеріңіз

Дөңгелектің ортасы ерекше назар аударуға лайық, өйткені ол айналмалы құрамды механизмнің қалған бөлігімен байланыстырады.

Құрылысқа байланысты орталықта мойынтірек, төлке, металл кірістіру, білік қосылымы немесе басқа тірек элемент болуы мүмкін.

Өлшемді жазбас бұрын алдымен не бар екенін анықтаңыз.

Мынаны тексеріңіз:

• Орталық қарапайым ашу болып табылады
• Ішінде подшипник орнатылған
• Втулка бар
• Білік құрамдас бөлік арқылы өтеді
• Білік дөңгелекпен бірге айналады
• Доңғалақ бекітілген біліктің айналасында айналады

Бұл айырмашылықтар ауыстыру құрамдас бөлігінің жасалу жолына әсер етуі мүмкін.

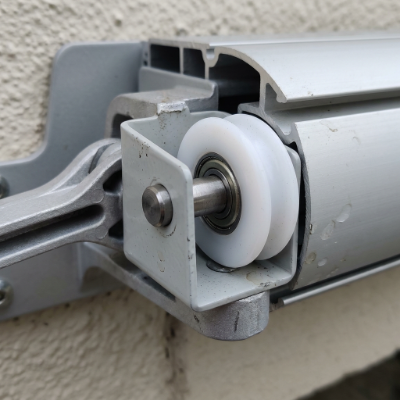

Монтаждау құрылымын назардан тыс қалдырмаңыз

Ауыстыру көздерін алу кезінде жиі кездесетін қателіктердің бірі - оның орнатылу жолын елемей, дөңгелекке шоғырлану.

Доңғалақтың сыртқы өлшемдері басқа құрамдасқа ұқсас болуы мүмкін, бірақ мүлде басқа орнату әдісін қолданады.

Ролик пен тент құрылымы арасындағы байланысты қараңыз.

Оған мыналар қолдау көрсетуі мүмкін:

• Бекітілген түйреуіш
• Ось
• Білік
• Кронштейн
• Подшипник
• Втулка
• Біріктірілген тұрғын үй

Бөлшектеу алдында монтаждау аймағын, ал роликті алып тастағаннан кейін екіншісін суретке түсіріңіз.

Бұл доңғалақ пен қоршаған құрылым арасындағы байланысты түсінуді жеңілдетеді.

Қол жетімді кеңістікті тексеріңіз

Роликтің айналасындағы кеңістікті де жазуға тұрарлық.

Жақын жерде орналасқан кронштейндерді, қақпақтарды, біліктерді, рельстерді немесе орнатуға кедергі келтіруі мүмкін басқа компоненттерді іздеңіз.

Ауыстыру тек доңғалақтың өзіне сәйкес келуі керек емес. Ол сондай-ақ бар жинақта қол жетімді кеңістікте жұмыс істеуі керек.

Нұсқаулықты немесе жолды тексеріңіз

Дөңгелектің қозғалатын беті құрамдас бөлік туралы пайдалы ақпарат бере алады.

Қалыпты контакт аймағын көрсететін белгілерді іздеңіз. Олар кейде доңғалақтың орталықтан жұмыс істеп тұрғанын немесе бір жағымен ауыр тиетінін анықтауы мүмкін.

Сондай-ақ қоршаған нұсқаулықты тексеріңіз:

• Кір немесе қоқыс
• Сызаттар
• Деформация
• Бос бекіткіштер
• Біркелкі емес тозу
• Бастапқы пішіндегі өзгерістер

Бағыттауыш зақымдалған немесе тураланбаған болса, тек роликті ауыстыру негізгі механикалық мәселені шешпеуі мүмкін.

Сондықтан нұсқаулықты жеке мәселе ретінде қарастырмай, сол процесс барысында тексеру керек.

Айқын фотосурет сандар нені түсіндіре алмайтынын түсіндіре алады

Өлшемдер маңызды, бірақ кейбір пішіндерді сандармен дәл сипаттау қиын.

Қисық жиегі, офсеттік ортасы және бір жағында шағын орнату мүмкіндігі бар роликті қарастырыңыз. Өлшемдер тізімі бөлікті сипаттауы мүмкін, бірақ бүйірлік фотосурет сол мүмкіндіктер арасындағы байланысты әлдеқайда анық көрсете алады.

Ауыстыру сұрауы үшін жақсы жарықтандырылған және қарапайым фоны бар фотосуреттерді пайдаланыңыз.

Мыналарды қосуға тырысыңыз:

• Бір жалпы көрініс
• Бір жағынан көрініс
• Орталықтың бір жақын суреті
• Монтаждау аймағының бір көрінісі
• Құрамдас бөлікті бастапқы орнында көрсететін бір фотосурет

Көрнекі анықтама үшін бір фотосуреттегі бөліктің жанына сызғыш немесе өлшеу құралын қоюға болады.

Қарапайым эскиз пайдалы болған кезде

Кейбір роликтерді сипаттау оңай. Басқаларында сызба арқылы түсіну оңай болатын ерекше пішіндер немесе монтаждау қондырғылары бар.

Негізгі эскизге ресми инженерлік сызба стандарттарын сақтау қажет емес.

Құрамдас бөлікті алдыңғы және бүйір жағынан сызыңыз, содан кейін маңызды өлшемдерді белгілеңіз. Осьтің немесе біліктің орнын көрсетіңіз және бағыттаушыға тиетін бетті көрсетіңіз.

Бұл бірнеше практикалық сұрақтарға жауап беруге көмектеседі:

• Айналмалы орталық қайда орналасқан?
• Кронштейнге қай жағы қарайды?
• Бағыттаушы қай бетпен жанасады?
• Қандай өлшемдер дөңгелекке жатады?
• Монтаждау құрылымына қандай өлшемдер жатады?

Теңшелген құрамдас бөліктер үшін бұл анықтама түрі байланысты жеңілдетеді.

Түпнұсқа бөлігін қолжетімді күйде сақтаңыз

Мүмкін болса, өлшемдерді алғаннан кейін ескі роликті дереу тастамаңыз.

Физикалық үлгі фотосуреттерде немесе жазбаша жазбаларда түсіру қиын ақпаратты бере алады. Ол нақты дөңгелек профилін, мойынтіректердің орналасуын, орнату мүмкіндіктерін және тозу белгілерін көрсете алады.

Бұл әсіресе компонент әдеттен тыс болғанда немесе түпнұсқа дизайнда оңай анықталатын үлгі нөмірі болмаған кезде пайдалы болуы мүмкін.

Стандартты емес шығыр және роликті құрамдастармен жұмыс істейтін өндірушілер мен жеткізушілер үшін сызбалармен, фотосуреттермен және қолданба туралы ақпаратпен біріктірілген үлгі ауыстыру немесе теңшелген дизайнды талқылау үшін пайдалы анықтама бере алады.

Ашық ауыстыру сұрауын дайындау

Тексеру аяқталғаннан кейін ақпаратты қарапайым спецификацияға реттеңіз.

Пайдалы сұрау мыналарды қамтуы мүмкін:

• Қолдану: Компонент қай жерде қолданылады
• Қолданыстағы компонент: Түпнұсқа бөлігінің сипаттамасы және фотосуреттері
• Доңғалақ туралы ақпарат: Негізгі өлшемдер және жүгіру профилі
• Орталық туралы ақпарат: Саңылау, мойынтірек, втулка немесе біліктің орналасуы
• Монтаждау туралы ақпарат: Кронштейн, ось, түйреуіш немесе корпус құрылымы
• Нұсқаулық ақпарат: Фотосуреттер немесе байланыс бетінің сипаттамасы
• Шарты: Көрінетін тозу, жарықтар, деформация немесе басқа зақымдар
• Саны: Шамамен сатып алу талабы
• Үлгі: Түпнұсқа құрамдас анықтама үшін қамтамасыз етілуі мүмкін бе
• Баптау: Стандартты немесе теңшелген құрамдас қарастырылуда

Бұл жеткізушіге бір фотосуретке немесе бір өлшемге қарағанда әлдеқайда анық бастапқы нүкте береді.

Теңшелген шығырлар мен роликтерді қамтитын қолданбалар үшін HUNE стандартты емес құрамдас талаптарды талқылағанда өлшемдік және қолданбалы ақпараттың осы түрін пайдалана алады.

Тапсырыс беру алдында нені қарастыру керек

Доңғалақ

Негізгі өлшемдерді тексеріңіз және іске қосу профилінің дұрыс жазылғанын тексеріңіз.

Орталық

Құрамдас қарапайым ұңғыманы, мойынтіректі, төлкені, білікті немесе басқа ішкі құрылымды пайдаланатынын растаңыз.

Монтаждау

Бастапқы қосылымды ұсынылған ауыстыру құрылымымен салыстырыңыз.

Гид

Доңғалақ профилі ол жұмыс істейтін бетке сәйкес келетініне көз жеткізіңіз.

Орнату кеңістігі

Орнату немесе қозғалысқа әсер етуі мүмкін кез келген нәрсенің бар-жоғын қоршаған аумақты тексеріңіз.

Жұмыс шарттары

Компонент қолданылатын ортаны қарастырыңыз. Сыртқы тент жүйелері ылғалға, шаңға, температураның өзгеруіне және қайталанатын қозғалысқа тап болуы мүмкін. Бұл шарттар материал мен құрылысты талқылау кезінде өзекті болуы мүмкін.

Тәжірибелік өлшемді бақылау парағы

Ақпаратты жеткізушіге жібермес бұрын, төмендегілерді қамтығаныңызға көз жеткізіңіз:

• Роликті алып тастамас бұрын суретке түсіріңіз
• Негізгі дөңгелек өлшемдерін жазып алыңыз
• Бүйірлік профильді тексеріңіз
• Орталықтың ашылуын тексеріңіз
• Кез келген мойынтіректерді немесе төлкелерді анықтаңыз
• Білік, ось немесе түйреуіш орналасуын жазып алыңыз
• Орнату кронштейнін суретке түсіріңіз
• Нұсқаулықты немесе жолды тексеріңіз
• Көрінетін тозуды немесе деформацияны ескеріңіз
• Қол жетімді орнату кеңістігін тексеріңіз
• Компоненттің әдеттен тыс пішіні болса, қарапайым эскизді дайындаңыз
• Түпнұсқа бөлігін мүмкіндігінше қолжетімді ұстаңыз
• Роликтің қалай және қайда қолданылатынын түсіндіріңіз
• Теңшелген құрамдас қажет болуы мүмкін екенін көрсетіңіз

Жиі қойылатын сұрақтар

Тенттік роликке тапсырыс бермес бұрын қандай өлшемдерді алуым керек? Дөңгелектің диаметрін, енін, ортасының ашылуын, жүгіру профилін, орнату тәртібін және қол жетімді орнату орнын жазып алыңыз. Толық жинақтың фотосуреттері қосымша контекст бере алады.

Сыртқы диаметрді өлшеу жеткілікті ме? Жоқ. Сыртқы өлшем құрамдастың тек бір бөлігін сипаттайды. Орталық орналасуы, жүгіру профилі, орнату құрылымы және бағыттағышпен байланысы да үйлесімділікке әсер етуі мүмкін.

Өлшегеннен кейін түпнұсқа роликті сақтауым керек пе? Мүмкіндігінше, иә. Түпнұсқа бөлік оның профилі, орнату мүмкіндіктері, ішкі орналасуы және тек өлшемдер арқылы түсіру қиын болуы мүмкін тозу жағдайы туралы пайдалы ақпаратты бере алады.

Роликті алып тастамас бұрын неге суретке түсіруім керек? Орнатылған фотосуретте құрамдас бөліктің бағыты мен жақын орналасқан жақшалармен, біліктермен, бағыттағыштармен және басқа бөліктермен байланысы көрсетіледі. Бұл контекст ауыстыру талаптарын түсіндіруге көмектеседі.

Жеткізуші үлгіден теңшелген роликті жасай ала ма? Өлшемдермен, фотосуреттермен, қолданба ақпаратымен және орнату мәліметтерімен біріктірілген физикалық үлгі стандартты емес немесе теңшелген роликті талқылағанда пайдалы анықтамалық ақпаратты бере алады.

Жақсы өлшеу бүкіл жүйеден басталады

Ролик тент жинағының салыстырмалы түрде шағын бөлігі болуы мүмкін, бірақ оның өлшемдері мен орнату қатынасы оның қалай орналасуына және қозғалуына тікелей әсер етуі мүмкін.

Осы себепті ауыстыру көзі сыртқы диаметрден үлкенірек басталуы керек. Доңғалақ профилі, орталық орналасуы, орнату құрылымы, бағыттаушы және қол жетімді орнату кеңістігі барлығы пайдалы ақпарат береді.

Бірнеше анық фотосуреттер мен мұқият жазылған өлшемдер, әсіресе ескі немесе стандартты емес құрамдаспен жұмыс істегенде, процесті айтарлықтай жеңілдетеді.

Практикалық тәсіл қарапайым: толық жинақты тексеріңіз, маңызды аймақтарды өлшеңіз, монтаждау тәртібін құжаттаңыз және мүмкіндігінше салыстыру үшін түпнұсқа бөлігін қол жетімді етіп сақтаңыз. Бұл сатып алушыларға да, өндірушілерге де құрамдас бөлікті және оның шатыр жүйесіндегі рөлін нақтырақ түсінуге мүмкіндік береді.
