Бағыттауыш ролик әдеттегі техникалық қызмет көрсету үшін жиі ауыстырылады, кейде белбеу немесе сым кейін кенеттен басқаша қадағаланады. Бұл ауысу әдетте ойық дизайнына оралады. Бұл бірдеңе дірілдеп, сырғып немесе біркелкі кие бастағанға дейін сирек көрінетін бөлшектердің бірі. Ойықтың нақты функциясы анық болғаннан кейін, бұл желілік мәселелердің көпшілігі жұмбақ сияқты сезінуді тоқтатады.
Неліктен ойық көрінгеннен гөрі маңызды
Бағыттаушы роликтің жұмысы қарапайым болып көрінеді: белдікті, кабельді, тізбекті немесе жолақты түзу, басқарылатын жолмен жылжытыңыз. Роликтің бетіне кесілген немесе құйылған арнаны білдіретін ойық бағыттаушы жұмысты нақты орындайды. Ойық профилін өзгерту роликтің қозғалатын материалмен қаншалықты жанасу аймағын, оның бұл материалды орнында қаншалықты тығыз ұстайтынын және жұмыс кезінде қаншалықты үйкеліс пайда болатынын өзгертеді.
Ойық сәндік бөлшек сияқты емес, рульдік механизм сияқты жұмыс істейді. Тым таяз ойық белбеу жүк астында бір жаққа жылжып кетуі мүмкін. Тым тығыз біреудің қатты ұстай алатыны сонша, ол роликтің де, белдіктің де тозуын тездетеді. Бұл экстремалды нүктелер арасында әдетте жүйе ең тегіс жұмыс істейтін орын болады және бұл тепе-теңдік нүктесі қолданбаға қатты байланысты.
Жалпы Groove профильдерімен танысу
Барлық ойықтар бірдей кесілмейді және әр пішін әртүрлі келісімдер жиынтығын әкеледі.

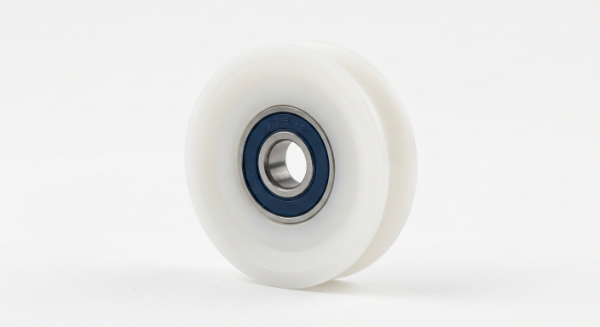

V-тәрізді ойықтар
Дөңгелек белбеумен немесе сым арқанмен қолданылатын роликтерде V тәрізді ойықтар жиі кездеседі. Бұрыштық бүйірлер арнаға түскен кезде белдікті табиғи түрде ортаға салады, бұл бүйірлік қозғалысты азайтуға көмектеседі. Бұл өзін-өзі орталықтандыру әсері орау желілерінде және жеңіл материалдармен жұмыс істейтін жабдықта V пішінді ойықтар жиі пайда болуының бір себебі болып табылады.
U-тәрізді және дөңгелек ойықтар
Дөңгелектелген немесе U-тәрізді арналар өткір V-тәрізді кесумен салыстырғанда белдік немесе кабель беті бойынша контакт қысымын біркелкі таратады. Бұл жұмсақ белбеу материалдарында жұмсақ болуы мүмкін, өйткені бір байланыс нүктесінде аз шоғырланған қысым болады. Сым арқан және кабель бағыттаушы роликтер бұл профильді жиі пайдаланады, себебі ол кабельді қыспай ұстайды.
Тегіс немесе ойықсыз беттер
Кейбір роликтер ойықты толығымен өткізіп жібереді және тегіс бетке сүйенеді. Бұл бүйірлік бағыттау бүйірлік фланецтер немесе бөлек бақылау роликтері сияқты жүйедегі басқа компоненттерден келетін кең белдіктер немесе жалпақ жолақтар үшін жақсы жұмыс істейді. Ойық болмаса да, ролик жылжудың алдын алу үшін толығымен сыртқы туралауға байланысты.
Көп ойықты және сатылы конструкциялар
Бір уақытта бірнеше жіптерді өңдейтін жабдық, мысалы, көп сымды беру жүйелері, ені бойынша қайталанатын ойықтары бар роликтерді пайдалануы мүмкін. Мұнда әр арна арасындағы қашықтық пен дәйектілік маңызды болады, өйткені біркелкі емес аралық бір жіптің көршілеріне қарағанда әртүрлі кернеу астында өтуіне әкелуі мүмкін.
Тереңдік, ені және ұстау мен еркіндік арасындағы тепе-теңдік
Ойықтың тереңдігі мен ені бірге жұмыс істейді, ал тепе-теңдікті дұрыс алу шын мәнінде ойықты ол арқылы өтетін материалға сәйкестендіру болып табылады.
- Таяз ойықтар белдікті немесе кабельді оңай босатуға мүмкіндік береді, бірақ бүйірлік қозғалысқа аз қарсылық көрсетеді.
- Тереңірек ойықтар материалды сенімдірек ұстаңыз, бұл жоғары жылдамдықты немесе дірілге бейім орталарда көмектеседі, бірақ уақыт өте келе үйкеліс пен жылудың жиналуын арттыруы мүмкін.
- Тар ойықтар кішірек диаметрлі кабельдерді немесе жұқа белдіктерді киіңіз, бұл қажетсіз ойнауды азайтады.
- Кеңірек ойықтар қалыңырақ материалдарды орналастырады, бірақ тым бос болса, көбірек тербелуге мүмкіндік береді.
Таспаға немесе кабельдің диаметріне тіпті шамалы болса да сәйкес келмейтін ойық жиі жұмыс ақауын тудырмас бұрын біркелкі емес тозу үлгілері ретінде көрінеді. Орнату мәселелері пайда болғаннан кейін емес, тапсырыс түскенге дейін ойықтың өлшемін жеткізушімен растау қажет.
Материалды жұптау: Ойық пішіні роликті құраммен қалай жұмыс істейді
Ойық геометриясы оқшау жұмыс істемейді. Ролик материалының өзі нейлон қосындысы, полиуретан, резеңке жабын немесе пластикалық сыртқы қабаты бар металл өзек болсын, бүкіл жинақтың қайталанатын қозғалыс кезінде қалай жұмыс істейтінін анықтау үшін ойық пішінімен әрекеттеседі.
Терең ойықпен жұптастырылған жұмсақ материал кейде тұрақты қысымда аздап деформациялануы мүмкін, бұл ойықтың бастапқы профилін бірнеше ай бойына аздап өзгертеді. Қаттырақ материал өзінің пішінін ұзағырақ сақтайды, бірақ діріл немесе шуды көбірек өткізуі мүмкін, әсіресе ішкі бұрыштары өткір ойықтарда. Өндірушілер көбінесе материалдағы кернеу концентрациясын азайту үшін өткір бұрышты емес, ойық жиектерін сәл дөңгеленген етіп реттейді.
Жүктеменің таралуы және жасырын кернеу нүктелері
Әрбір ойық контакт аймағын жасайды және бұл аймақ жүк ролик пен оның бағыттайтын кез келгені арасында тасымалданатын жері. Нашар сәйкестендірілген ойық кейде қысу нүктесі деп аталатын нәрсені, таралу орнына қысым шоғырланатын тар аймақты жасай алады.
Уақыт өте келе қысу нүктелері бірнеше қайталанатын мәселелерге ықпал етеді:
| Ойық күйі | Өнімділікке ортақ әсер |
|---|---|
| Белдік ені үшін ойық тым тар | Жергілікті қысымның жоғарылауы, беттің тезірек тозуы |
| Кабель диаметрі үшін ойық тым таяз | Бақылау тұрақтылығының төмендеуі, дрейфтің жоғарылауы |
| Ішкі ойықтың өткір бұрыштары | Жоғары кернеу концентрациясы, уақыт өте келе ықтимал крекинг |
| Роликтің ені бойынша ойық тереңдігі сәйкес келмейді | Кернеудің біркелкі таралуы, мүмкін қисаюы |
| Ойық профилі белдік қимасына сәйкес келмеді | Артық үйкеліс, жұмыс кезінде жоғары жылу |
Бұл мәселелердің ешқайсысы бір түнде пайда болмайды. Олар бірте-бірте құрастырылады, сондықтан роликті мойынтірек немесе білікті ғана емес, ойықтардың күйін мерзімді тексеру техникалық қызмет көрсетуді тексеру парақтарында пайдалы әдет болып қала береді.
Groove дизайнын қолданбаға сәйкестендіру
Әртүрлі салалар әртүрлі ойық профильдерге сүйенеді, өйткені олардың материалдары мен жұмыс жағдайлары өте әртүрлі. Мұның қалай болатыны туралы жалпы түсінік:
| Қолданба түрі | Әдеттегі Groove артықшылығы | Дәлелдеу |
|---|---|---|
| Сым мен кабельді өңдеу | U-тәрізді немесе дөңгелек ойық | Бесіктер шымшусыз көлденең қималарды дөңгелектейді |
| Қаптама және конвейер таспалары | V тәрізді ойық немесе бүйірлік бағыттағыштары бар тегіс | Өзін-өзі орталықтандыру немесе сыртқы туралауды қолдау |
| Жылжымалы есіктер мен қақпалар жүйесі | Таяз V тәріздес ойық | Тегіс, үйкеліс аз бүйірлік қозғалыс |
| Көп тізбекті сым беру | Көп ойық, біркелкі орналасқан | Жеке жіптерді бөлек және тураланған күйде ұстайды |
| Тоқыма және талшықты өңдеу | Дөңгеленген ойық, жұмсақ материалды жұптау | Нәзік жіптердегі беткі тозуды азайтады |
Күнделікті тозу және ойықтың пішіні оны қалай тездетеді немесе баяулатады
Роликтің қызмет ету мерзімі ішінде ойықтың тозуы сөзсіз, бірақ оның жылдамдығы мен үлгісі көбінесе ойықтың бастапқы таңдауы қолданбаға сәйкес келетінін анықтайды.
Кәдімгі тексеру кезінде назар аудару керек бірнеше белгілер:
- Роликтің ені бойынша біркелкі емес ойықтың тереңдігі, бұл көбінесе жоғары ағынның бір жерінде тураланбауды көрсетеді
- Ойықтың ішіндегі жылтыр немесе жылтыратылған патчтар, бұл белгілі бір байланыс нүктелерінде артық үйкелісті білдіреді
- Белдік немесе кабель ойықтың бір жағында екіншісіне қарағанда жоғары
- Роликті жаңадан орнатумен салыстырғанда жұмыс кезінде шудың немесе дірілдің жоғарылауы
- Өткір ішкі ойық бұрыштарының жанында пайда болатын шағын жарықтар, әсіресе қатты роликті материалдарда
Бұларды ертерек анықтау, әдетте, белдіктерді, кабельдерді немесе жалғанған машиналарды қамтитын төменгі ағынды жөндеуден гөрі қарапайым роликті ауыстыруды білдіреді.
Роликті жеткізушімен ойық опцияларын талқылау
Ойық талаптары қолдану бойынша әр түрлі болғандықтан, жеткізушімен сөйлесу жалпы сұраулардан гөрі ерекшеліктермен тегіс болады. Пайдалы мәліметтер әдетте таспаның немесе кабельдің диаметрін, күтілетін жұмыс жылдамдығын, температура диапазоны немесе ылғалдың әсері сияқты қоршаған орта жағдайларын және роликтің үздіксіз немесе үзіліспен жұмыс істейтінін қамтиды.
Ойық профильдерінің кең ауқымымен таныс жеткізуші әдетте бір стандартты пішінге әдепкі бойынша емес, берілген орнату үшін келіссөздер арқылы жүре алады. Бұл, әсіресе, дайын ойық өлшемдері пайдаланылатын белдікке немесе кабельге сәйкес келмейтін арнайы жабдық құрастыруларында өте пайдалы.
Ойық дизайны өнеркәсіптік бағыттаушы роликтің ең жарқын бөлігі болмауы мүмкін, бірақ ол бақылау тұрақтылығына, тозу жылдамдығына, үйкеліс деңгейлеріне және жалпы жүйе сенімділігіне тыныш әсер етеді. Қаптама белбеуін бағыттайтын V-тәрізді ойықтармен немесе сым арқанды ұстайтын дөңгелек арналармен жұмыс істеуге қарамастан, бұл ойықтың пішіні мен өлшемі бірдеңе жолдан сәл шығып кеткенше көп адамдар түсінетіннен көп жұмыс істейді. Күнделікті техникалық қызмет көрсету кезінде ойықтың жағдайына назар аудару және жаңа роликтерді таңдау кезінде ойық опциялары туралы шынайы әңгіме жүргізу, осындай кішкентай нәрседен күтілгеннен гөрі көбірек бас ауруын сақтайды.
