Бүктелетін сыртқы арба дайын өнім ретінде қараған кезде қарапайым көрінуі мүмкін. Бұл қарапайым көріністің астында бірнеше қозғалатын бөліктер бірге жұмыс істеуі керек. Жақтау ашылады және жабылады, белгілі бір бөліктер бір-біріне қатысты қозғалады және кейбір құрамдас бөліктер дұрыс орналасу кезінде айналуы керек.
Бұл механизмдерде роликтер маңызды рөл атқара алады. Конструкцияға байланысты олар қозғалысты қолдауы, қозғалатын бөлікті бағыттауы немесе шағын айналмалы жинақтың бөлігі ретінде мойынтірек пен білікпен бірге жұмыс істей алады.
Бұл дөңгелекті таңдау мәселесін емес, роликтің дизайнын механикалық тұрғыдан қарастырады. Қоршаған жақтау, мойынтіректердің орналасуы, орнату әдісі, жанасу беті және жиналу жолы роликтің жұмысына тікелей байланысты.
Жиналмалы сыртқы жабдықты әзірлейтін өндірушілер үшін бұл қатынасты түсіну компоненттерді әзірлеуді жеңілдетеді және құрастыру және сынау кезінде проблемаларды болдырмауға көмектеседі.
Бүктеу механизмдерінде роликтер қайда қолданылады?
Роликтің нақты орналасуы өнімнің құрылымына байланысты.

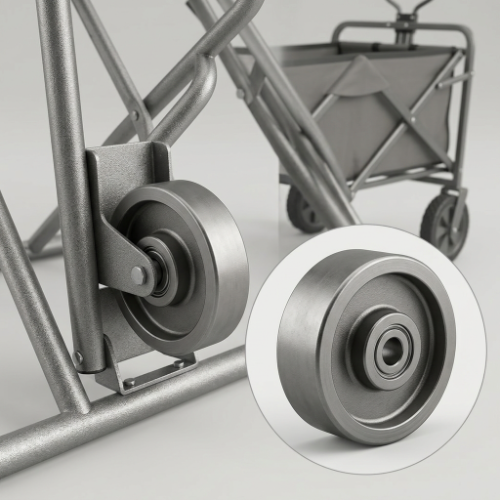

Жиналмалы сыртқы арбада ролик жылжымалы тірек нүктесіне, бағыттаушы құрылымға немесе айналмалы жинаққа біріктірілуі мүмкін. Оны білікке және мойынтірекке қосуға, кронштейнге орнатуға немесе басқарылатын қозғалысты қажет ететін басқа құрамдас бөлікке қарсы орналастыруға болады.
Негізгі ролик жинағы мыналарды қамтуы мүмкін:
- Ролик корпусы
- Подшипник
- Білік немесе ось
- Монтаждау кронштейні
- Жылжымалы жақтау
- Байланыс немесе бағыттаушы беті
Әр бөліктің өз функциясы бар, бірақ бөліктер бірге жұмыс істеуі керек.
Мысалы, роликтің корпусы оның түйісетін бетке қалай тиетінін анықтайды. Мойынтірек айналуды қолдайды. Білік айналмалы бөлікті орнында ұстайды, ал кронштейн жинақты үлкенірек механизмге қосады.
Бір бөлікті өзгерту басқаларына әсер етуі мүмкін.
Сондықтан роликті тек сыртқы пішініне қарап бағалауға болмайды.
Ролик механизмнің ішінде не істейді?
Әрбір ролик үшін жалғыз рөл жоқ.
Оның қызметі қай жерде орнатылғанына және механизм қандай қозғалысты қажет ететініне байланысты.
Қолдау қозғалысы
Ролик бір-біріне қатысты қозғалуы керек екі бөліктің арасындағы жылжымалы контактіні қамтамасыз ете алады.
Тікелей сырғымалы контактімен салыстырғанда, домалау контакті жинақтағы кедергіні өңдеу әдісін өзгерте алады. Бұл қозғалыс жүйелі түрде қайталанған кезде пайдалы болуы мүмкін.
Қозғалмалы бөлімге жетекшілік ету
Ролик сонымен қатар қозғалатын құрамдас бөлікті белгіленген жолда ұстауға көмектеседі.
Орналасудың бұл түрін жақтау бөлігі, тірек бөлігі немесе басқа құрылымдық элемент бағыттаушы бетпен тураланған күйде қозғалуы керек жерде табуға болады.
Бақыланатын контактіні сақтау
Кейбір механизмдерде құрылым орнын өзгерткен кезде ролик екі компонентті басқарылатын байланыста ұстайды.
Содан кейін роликтің пішіні және оны орнату орны маңызды болады. Егер біреуі жарамсыз болса, қозғалыс кезінде контакт біркелкі болмауы мүмкін.
Айналмалы ассамблеяның бөлігі ретінде жұмыс істеу
Мойынтірек пен білікпен біріктірілгенде, ролик толық айналмалы жинақтың бөлігі болады.
Сыртқы шығыршық көрінеді, бірақ ішкі мойынтіректердің орналасуы құрамдастың қалай жұмыс істейтіні үшін бірдей маңызды.
Неліктен подшипник маңызды?
Ролик пен подшипник жиі бір-бірімен тығыз байланысты.
Ролик сыртқы айналмалы құрылымды қамтамасыз етеді, ал подшипник білік немесе ось айналасында басқарылатын айналуды қамтамасыз етеді. Бұл бөліктердің арасындағы сәйкестік қол жетімді орнату кеңістігіне және механизмнің қозғалысына сәйкес болуы керек.
Бірнеше факторларды қайта қарау қажет болуы мүмкін:
- Подшипник position
- Біліктердің орналасуы
- Қол жетімді орын
- Ролик құрылымы
- Монтаждау әдісі
- Күтілетін қозғалыс
- Жұмыс ортасы
Бұл ықшам жиналмалы механизмдерде әсіресе маңызды.
Шығыршық жинағының айналасында өте аз орын болуы мүмкін, сондықтан қалғанының бәрі жобаланған соң мойынтіректі жай ғана таңдау мүмкін емес.
Неғұрлым практикалық тәсіл - бастапқы әзірлеу кезеңінде ролик пен подшипникті бірге қарастыру.
Ролик профилі қозғалысқа қалай әсер етеді?
Роликтің сыртқы пішіні оның айналасындағы бетпен қалай әрекеттесетінін анықтайды.
Салыстырмалы түрде тегіс контакт аймағы бар ролик ойықпен, жиекпен немесе басқа пішінді профильмен жасалғаннан басқаша әрекет етеді.
Профиль әсер етуі мүмкін:
- Байланыс орны
- Нұсқаулық
- Тұрақтылық
- Қозғалыс бағыты
- Беттік әрекеттесу
- Қолжетімді рұқсат
Бүктеу механизмі үшін дұрыс профиль роликтің шын мәнінде не істеп жатқанына байланысты.
Егер ол қозғалатын бөлікті қолдаса, оның жанасу беті сол қозғалысқа сәйкес келуі керек. Егер ол нұсқаулықты орындаса, профиль бағыттағыш құрылымымен жұмыс істеуі қажет болуы мүмкін.
Сондықтан бір шығыршықты ұқсас көрінетін екіншісімен жай ғана ауыстыру кейде күтпеген ақауларды тудыруы мүмкін.
Рама бүктелген кезде роликке не болады?
Бүктеу әрекеті дизайнның маңызды бөлігі болып табылады.
Арба ашық болғанда, роликте оның айналасында көп орын болуы мүмкін. Жақтау жинала бастағанда, роликтің орны жақын орналасқан құрамдас бөліктерге қатысты өзгереді.
Ол келесіге жақындауы мүмкін:
- Рамалық түтіктер
- Топсалар
- Жақшалар
- Біліктер
- Қолдар
- Басқа қозғалатын компоненттер
Сондықтан ролик толық қозғалыс кезінде жеткілікті бос орын қажет етеді.
Тек ашық позицияны тексеру жеткіліксіз.
Қалыпты жұмыс кезінде дұрыс орналасатын құрамдас жақтау ішінара бүктелген кезде басқа бөлікке тиюі мүмкін. Кейбір жағдайларда тіпті аздаған кедергілер де бүктеу әрекетіне әсер етуі мүмкін.
Осы себепті, механизм толық жұмыс жолымен қозғалған кезде роликті тексеру керек.
Сыртқы орта маңызды ма?
Иә, әсіресе ролик қоршаған ортаға әсер еткенде.
Сыртқы жабдық шаң, кір, ылғал, шөп, борпылдақ бөлшектер және өзгермелі ауа райы жағдайларына тап болуы мүмкін. Экспозицияның нақты деңгейі арбаның қалай және қайда қолданылатынына байланысты.
Сондықтан роликті құрастыруды мыналарға қатысты қарастыру қажет болуы мүмкін:
- Ылғалдылық
- Шаң мен кір
- Бетінің ластануы
- Тазалау
- Сақтау шарттары
- Қозғалыс жиілігі
Салыстырмалы түрде таза ортада қолданылатын роликтің тұрақты негізде бақша жолдарына немесе басқа сыртқы беттерге ұшыраған талаптардан басқа талаптары болуы мүмкін.
Бұл мойынтіректердің орналасуына да қатысты.
Ролик пен мойынтіректі толық құрастыру ретінде қарастырғанда, қоршаған орта жағдайларын жобалау процесінде ертерек қарастыруға болады.
Орнату әдісі роликке қалай әсер етеді?
Роликке қоршаған құрылыммен тұрақты байланыс қажет.
Орнату әдісі роликтің қай жерде орналасқанын, оның айналу жолын және рамаға күштердің қалай берілетінін анықтайды.
Тар жақша бос орынды шектеуі мүмкін. Белгілі білік орны белгілі бір мойынтірек орналасуын қажет етуі мүмкін. Жиналмалы қосылыс роликті орнату жолын да шектеуі мүмкін.
Бұл өндірушілер стандартты құрамдас туралы шешім қабылдамас бұрын орнату құрылымын қарап шығуы керек дегенді білдіреді.
Пайдалы ақпарат мыналарды қамтуы мүмкін:
- Орнату орны
- Кронштейннің құрылымы
- Білік орны
- Қолжетімді рұқсат
- Байланыс беті
- Қозғалыс бағыты
- Жиналмалы жол
Бұл мәліметтер бар роликтің механизмге сәйкес келетінін немесе өзгертілген дизайнды қарастыру керектігін анықтауға көмектеседі.
Неліктен ролик пен жақтауды бірге жасау керек?
Алдымен роликті таңдап, содан кейін айналадағы құрылыммен жұмыс істеу қызықтырады.
Бұл тәсіл механизм ықшам болған кезде қиын болуы мүмкін.
Жақтауды өзгерту роликтің бос орнын өзгертуі мүмкін. Кронштейнді жылжыту білік күйіне әсер етуі мүмкін. Бүктеу бұрышын өзгерту роликті басқа құрамдас бөлікке жақындатуы мүмкін.
Қарым-қатынас екі бағытта да жұмыс істейді.
Ролик раманың дизайнына әсер ете алады, ал жақтау роликке шектеулер қоя алады.
OEM әзірлеу үшін бұл құрамдастарды басынан бастап бірге қарастырған дұрыс.
Бұл өнімнің әдеттен тыс жиналмалы құрылымы немесе орнату орны шектеулі болған кезде әсіресе пайдалы.
Пайдаланушы роликті қашан қарастырған жөн?
Стандартты ролик оның профилі, мойынтіректердің орналасуы және бекіту құрылымы қолданбаға сәйкес келсе қолайлы болуы мүмкін.
Бірақ кейбір механизмдер мұндай икемділікті ұсынбайды.
Өндірушіге жұмыс істеу қажет болған кезде теңшелген роликті қарастыруға болады:
- Шектеулі орнату орны
- Ерекше монтаж құрылымы
- Арнайы білік орналасуы
- Белгілі бір контакт профилі
- Қолданыстағы мойынтіректерге қойылатын талаптар
- Жиналмалы саңылау
- Стандартты емес бағыттаушы құрылым
Баптау әрқашан барлық құрамдас бөлікті қайта құруды білдірмейді.
Қолдану түріне қарай әзірлеу роликтің корпусына, бекіту бөлігіне, мойынтіректердің орналасуына немесе жинақтың басқа бөлігіне бағытталуы мүмкін.
Маңызды мәселе - құрамдас нақты механикалық талаптарға сәйкес жасалған.
Арнайы әзірлеу үшін қандай ақпаратты беру керек?
Қолданбаның нақты сипаттамасы қарым-қатынасты айтарлықтай жеңілдетеді.
Өндірушілер қамтамасыз ете алады:
Өнім сызбалары
Сызбалар қол жетімді орнату аймағын және ролик пен айналадағы құрамдас бөліктер арасындағы қатынасты көрсетуге көмектеседі.
Бар үлгілер
Егер ролик әлдеқашан қолданылса, үлгіні жіберу оның құрылымы мен орнату әдісін түсінуді жеңілдетеді.
Фотосуреттер
Фотосуреттер of the complete mechanism can show details that may not be obvious from a basic drawing.
Қозғалыс туралы ақпарат
Жабдықтаушы роликтің қалыпты жұмыс істеу және бүктеу кезінде қалай қозғалатынын түсінуі керек.
Мойынтіректерге қойылатын талаптар
Егер белгілі бір подшипник құрылымы бұрыннан бар болса, оны талқылауға қосу керек.
Қоршаған орта жағдайлары
Сыртқы әсер, шаң, ылғал және жалпы жұмыс жағдайлары туралы ақпарат сонымен қатар құрамдас дизайнды басқаруға көмектеседі.
Ақпарат неғұрлым толық болса, әзірлеу кезінде соғұрлым аз болжам қажет.
Үлгіні тексеру неліктен маңызды?
Ролик сызбада қолайлы көрінуі мүмкін, бірақ орнатылғаннан кейін басқаша әрекет етеді.
Нақты құрастыру тек құрамдас бөлікке қарап бағалау қиын факторларды енгізеді.
Ролик мыналармен әрекеттеседі:
- Подшипник
- Білік
- Кронштейн
- Жақтау
- Бағыттаушы беті
- Басқа қозғалатын бөлшектер
Бүктеу механизмі басқа айнымалыны қосады, себебі бұл бөліктердің салыстырмалы орналасуы жұмыс кезінде өзгереді.
Үлгі тестілеу келесі мәселелерді анықтауға көмектеседі:
- Жеткіліксіз тазарту
- Күтпеген контакт
- Нашар теңестіру
- Біркелкі емес қозғалыс
- Шамадан тыс қарсылық
- Сәйкес емес орнату
Нақты жинақты сынау өндірушілерге үлкен өндіріске көшу алдында түзетулер енгізуге мүмкіндік береді.
Тестілеу кезінде нені тексеру керек?
Сынақ тек роликтің айналуын тексеруден тыс болуы керек.
Практикалық шолу бірнеше кезеңді қамтуы мүмкін.
Қалыпты орынды тексеріңіз
Арба ашық кезде роликтің дұрыс орнатылғанын және тураланғанын тексеріңіз.
Бүктеу қозғалысын тексеріңіз
Жақтауды оның толық жиналу жолы арқылы жылжытыңыз және кедергі бар-жоғын қадағалаңыз.
Орнату аймағын тексеріңіз
Ролик, білік, мойынтірек және кронштейн арасындағы қозғалысты іздеңіз.
Әртүрлі беттерді тексеріңіз
Егер өнім сыртта пайдалануға арналған болса, репрезентативті беттерде сынау тек тегіс шеберхана еденінде сынаудан гөрі пайдалырақ ақпарат бере алады.
Қайталанатын қозғалысты тексеріңіз
Қайталанатын ашу, жабу және қозғалыс қысқа бастапқы сынақ кезінде пайда болмауы мүмкін мәселелерді анықтауы мүмкін.
Тестілеудің мақсаты роликтің жұмыс істейтінін растау ғана емес. Бұл толық құрастырудың мақсатына сай жұмыс істейтінін растау үшін.
Роликті бар мойынтіректің айналасында теңшеуге бола ма?
Кейбір қолданбаларда бар мойынтіректердің орналасуы өнімнің дизайнымен анықталуы мүмкін.
Бұл роликтің корпусына арнайы талаптар қоя алады.
Бүкіл жинақты өзгертудің орнына, роликті механикалық талаптарға байланысты бар мойынтірек және бекіту құрылымының айналасында әлеуетті түрде әзірлеуге болады.
Бұл тәсіл өндірушіде бұрыннан орнатылған жақтау немесе білік конструкциясы болса, бірақ басқа сыртқы профилі немесе орнату тәртібі бар ролик қажет болғанда пайдалы болуы мүмкін.
Мүмкіндік нақты құрылымға байланысты, сондықтан сызбалар немесе үлгілер бастапқы талқылау кезінде пайдалы болады.
Стандартты емес роликті әзірлеудің айырмашылығы неде?
Стандартты құрамдас әдетте жалпы қолданбаларға арналған.
Стандартты емес компонент белгілі бір механизмнің талаптарынан басталады.
Бұл әзірлеу кезінде көбірек байланысты қамтуы мүмкін, себебі өндіруші түсінуі керек:
- Компонент қалай орнатылады
- Ол немен байланысады
- Қалай қозғалады
- Қандай бос орын бар
- Қандай мойынтіректердің орналасуы қажет
- Қандай экологиялық жағдайлар жатады
Әзірлеу процесі сызбаны қарауды, үлгіні өндіруді, сынауды және соңғы құрамдас расталғанға дейін түзетулерді қамтуы мүмкін.
Ерекше жиналмалы құрылымы бар өндірушілер үшін бұл бүкіл өнімді бар құрамдасқа бейімдеуге тырысқаннан гөрі көбірек икемділікті қамтамасыз етеді.
Өндірушілер роликтерді әзірлеуді қалай жеңілдетеді?
Бірнеше қарапайым қадамдар процесті тиімдірек етеді.
Механизмнен бастаңыз.
Қандай ролик бар деген сұрақпен бастамаңыз. Алдымен роликтің не істеу керектігін анықтаңыз.
Содан кейін орнату аймағын, қозғалыс жолын, мойынтіректердің орналасуын және қоршаған орта жағдайларын қараңыз.
Осыдан кейін стандартты компоненттің жарамдылығын анықтаңыз.
Егер олай болмаса, бұрыннан жиналған ақпаратты тапсырыстық дизайн үшін негіз ретінде пайдалануға болады.
Практикалық даму реттілігі:
- Роликтің қызметін анықтаңыз.
- Толық механизмді қарап шығыңыз.
- Орнату аймағын тексеріңіз.
- Мойынтірек пен біліктің орналасуын анықтаңыз.
- Бүктеу қозғалысын қарастырыңыз.
- Жұмыс ортасын қарастырыңыз.
- Стандартты компонентті бағалаңыз.
- Қажет болса, теңшелген дизайнды жасаңыз.
- Толық жинақты тексеріңіз.
- Өндіріс алдында соңғы құрылымды растаңыз.
Бұл әзірлеу процесін нақты қолданбаға бағыттайды.
Мойынтіректер мен роликтерді өндірушімен жұмыс істеу
Жиналмалы сыртқы жабдықты жасайтын өндірушілер үшін құрамдастарды әзірлеу каталогтан бар бөлікті таңдаудан көп нәрсені қамтуы мүмкін.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) шағын және орташа өлшемді мойынтіректерге, стандартты емес мойынтіректерге, шығыр жүйелеріне және әртүрлі механикалық қолданбалар үшін теңшелген мойынтіректер мен роликтерге қатысты компоненттерге маманданған.
Бүктеу механизмі үшін әзірлеуді талқылау ролик, мойынтірек, білік, монтаж құрылымы және қоршаған жақтау арасындағы қатынасқа назар аударуы мүмкін. Сызбалар, үлгілер және қолданба туралы ақпарат дизайнды аяқтағанға дейін құрамдастың қол жеткізуі қажет нәрсені анықтауға көмектеседі.
Бұл тәсіл әсіресе механизмнің кеңістігі шектеулі немесе әдеттегі құрамдас орналасуына сәйкес келмейтін жағдайда маңызды.
Бүктеу механизмдерінің практикалық бақылау парағы
Роликті құрастыруды мақұлдамас бұрын өндірушілер келесілерді қарастыра алады:
- Роликтің нақты қызметі қандай?
- Ол қандай бетке немесе құрамдас бөлікке жанасады?
- Жұмыс кезінде ол қалай қозғалады?
- Рама бүктелгенде оның орны қалай өзгереді?
- Қозғалыс бойына жеткілікті бос орын бар ма?
- Мойынтірек жоспарланған жинаққа сәйкес келе ме?
- Біліктердің орналасуы қолайлы ма?
- Монтаждау құрылымы тиісті қолдауды қамтамасыз ете ме?
- Ролик сыртқы шаңға немесе ылғалға тап бола ма?
- Толық құрастыру сынақтан өтті ме?
- Теңшелген құрамдас механизмді әзірлеуді жеңілдете ме?
Бұл сұрақтар бір оқшауланған компоненттің орнына толық механикалық жүйеге назар аударады.
Роликтер жиналмалы сыртқы арбаның жақтауымен салыстырғанда кішкентай болуы мүмкін, бірақ олардың функциясы бүкіл механизмнің қозғалысымен тығыз байланысты болуы мүмкін.
Ролик профилі оның бетке қалай тиетінін анықтайды. Мойынтірек айналуды қолдайды. Білік пен кронштейн жинақты орнында ұстайды. Жақтау құрамдас бөліктің қалай қозғалатынын, әсіресе арба бүктелген кезде басқарады.
Сыртқы жағдайлар тағы бір назар аударады.
Сондықтан өндірушілер үшін пайдалы бастапқы нүкте механизмнің өзі болып табылады. Қозғалыс, монтаж құрылымы, мойынтіректердің орналасуы, саңылау және жұмыс ортасы түсінілгеннен кейін, стандартты роликтің жарамдылығын немесе реттелетін компонентті жасау керектігін шешу оңайырақ болады.
Кеңістік шектеулі немесе жиналмалы құрылым әдеттен тыс қолданбаларда нақты механизм айналасында роликті және мойынтірек құрамдастарын жасай алатын өндірушімен жұмыс жасау дизайн процесін икемді әрі оңай тексеруге мүмкіндік береді.
